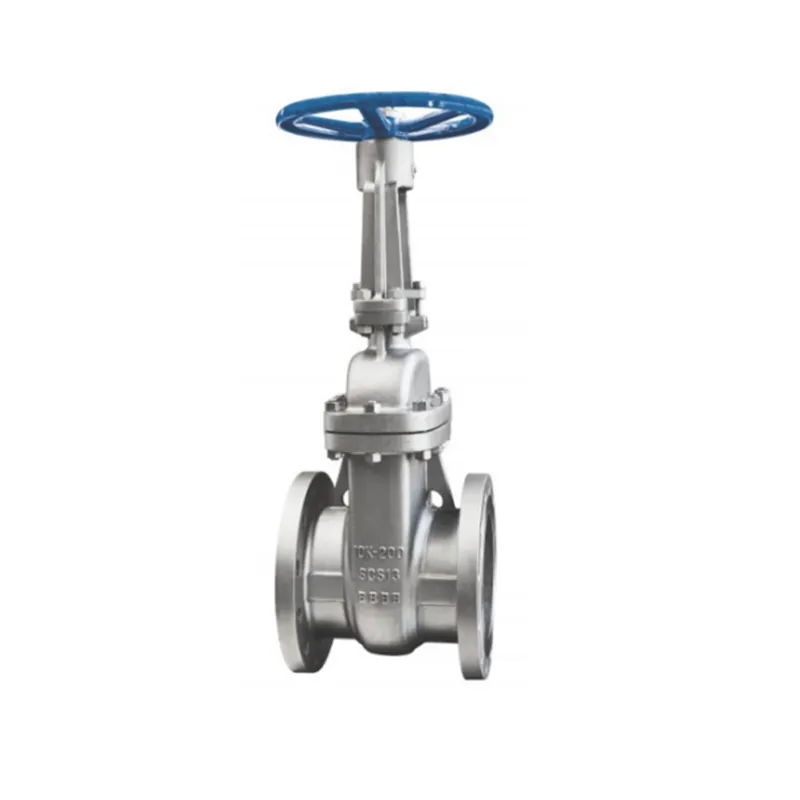

Válvula de compuerta con brida Jis

Las válvulas de compuerta con bridas JIS están diseñadas y fabricadas de acuerdo con los estándares industriales japoneses (JIS).

Preguntar Próximo

Descripción del Producto

Las válvulas de compuerta con bridas JIS están diseñadas y fabricadas de acuerdo con los estándares industriales japoneses (JIS). Se utilizan principalmente para controlar la apertura y el cierre del flujo de fluido en varios sistemas de tuberías. Son muy populares en el mercado asiático, especialmente en Japón y otros países del sudeste asiático.

Características principales del producto

Atributo	Detalles
Rango de tamaño	50A ~ 500A
Rango de presión	10K~20K
La conexión finaliza	FLG, BW
Material principal	G5121, SCS13, SCS13A, SCS14, SCS14A, SCS19, SCS19A, SCPH2, FCD450, FCD500, etc.
Tipo de capó	Capó atornillado
Operación	Volante manual, engranaje, eléctrico, neumático, etc.
Material de sellado	Sello blando, cara dura, etc.
Tipo de asiento	Reemplazable
Estándar de diseño y fabricación	KS B2361, JIS B2071, ASME E 16.34
Dimensiones de longitud	KS B2361, JIS B2002
La conexión termina	KS B2361, JIS B2220
Pruebas e inspección	KS B2361, JIS B2003
Aplicaciones	Sistemas de agua, industria de petróleo y gas, plantas de energía, productos químicos, etc.

Ventajas de la VÁLVULA DE PUERTA DE BRIDA JIS:

1) Excelente rendimiento de sellado;

2) Baja resistencia a los fluidos;

3) Flujo irrestricto del medio;

4) Excelente capacidad del proceso de fundición y amplio rango de aplicaciones;

5) Apertura y cierre sencillos, uso cómodo.

Especificaciones técnicas

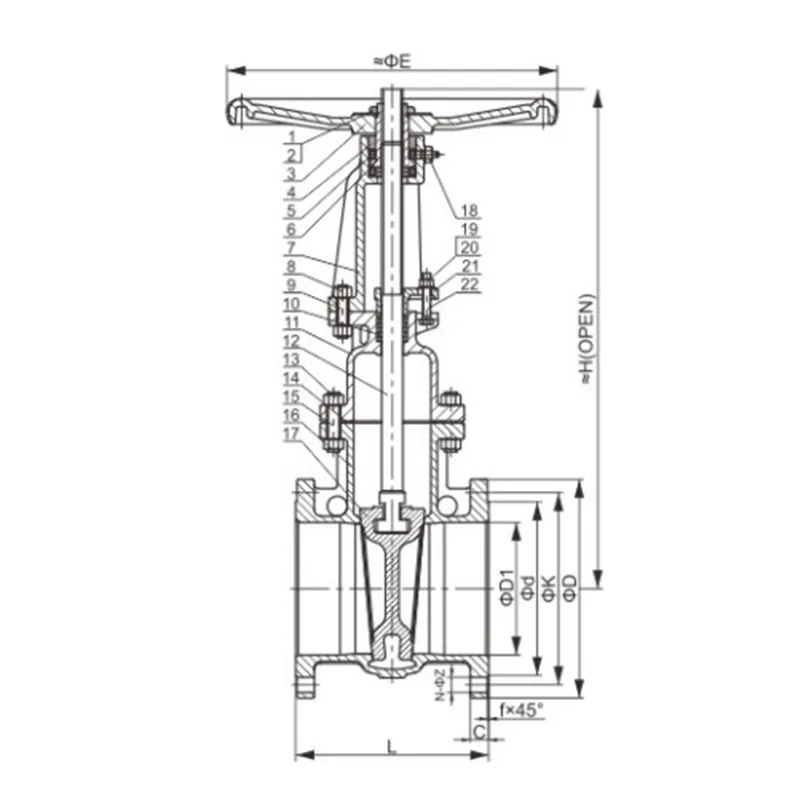

Dimensión principal: 10K

NPS	D1 (mm)	re (mm)	K(mm)	diámetro (mm)	f	C(mm)	N-ΦZ	Largo (mm)	E (mm)	Alto (mm)
15A	15	51	70	95	1	12	4-Φ15	108	120	225
20A	20	56	75	100	1	14	4-Φ15	117	120	235
25A	25	67	90	125	1	14	4-Φ19	127	140	255
32A	32	76	100	135	2	16	4-Φ19	140	160	272
40A	40	81	105	140	2	16	4-Φ19	165	180	315
50A	50	96	120	155	2	16	4-Φ19	178	200	360
65A	65	116	140	175	2	18	4-Φ19	190	220	425
80A	80	126	150	185	2	18	8-Φ19	203	240	460
100A	100	151	175	210	2	18	8-Φ19	229	260	550
125A	125	182	210	250	2	20	8-Φ23	254	300	660
150A	150	212	240	280	2	22	8-Φ23	267	320	755
200A	200	262	290	330	2	22	12-Φ23	292	350	970
250A	250	324	355	400	2	24	12-Φ25	330	400	1170
300A	300	368	400	445	3	24	16-Φ25	356	450	1410
350A	350	413	445	490	3	26	16-Φ25	381	500	1560
400A	400	475	510	560	3	28	16-Φ27	406	550	1765
450A	450	530	565	620	3	30	20-Φ27	432	600	1900
500A	500	585	620	675	3	30	20-Φ27	457	700	2100

Dimensión principal: 20K

NPS	D1 (mm)	re (mm)	K(mm)	diámetro (mm)	f	C(mm)	N-ΦZ	Largo (mm)	E (mm)	Alto (mm)
50A	50	96	120	155	2	22	8-Φ19	216	220	390
65A	65	116	140	175	2	24	8-Φ19	241	220	470
80A	80	132	160	200	2	26	8-Φ23	283	260	545
100A	100	160	185	225	2	28	8-Φ23	305	300	610
125A	125	195	225	270	2	30	8-Φ25	381	320	680
150A	150	230	260	305	2	32	12-Φ25	403	350	795
200A	200	275	305	350	2	34	12-Φ25	419	400	1065
250A	250	345	380	430	2	38	12-Φ27	457	450	1210
300A	300	395	430	480	3	40	16-Φ27	502	500	1425
350A	350	440	480	540	3	40	16-Φ33	762	600	1565
400A	400	495	540	605	3	46	16-Φ33	838	700	1770
450A	450	560	605	675	3	48	20-Φ33	914	800	1970
500A	500	615	660	730	3	50	20-Φ33	991	920	2170
